Los relojes de sol

Un reloj de sol es un instrumento de medida del tiempo que utiliza la sombra proyectada por una varilla (gnomón) sobre una superficie graduada para indicar la hora solar aparente.

Qué es y cómo funciona

El reloj consta, en esencia, de dos partes: el gnomón (estilo o estilete), que proyecta la sombra, y el limbo o cuadrante, que es la superficie donde se marcan las líneas horarias y, a veces, las curvas de fechas o estaciones. Para que marque bien la hora, el gnomón debe apuntar paralelo al eje de rotación de la Tierra, es decir, hacia el polo celeste, con una inclinación igual a la latitud del lugar.

Fundamento astronómico

La rotación de la Tierra hace que el Sol parezca girar 360 grados en unas 24 horas, de modo que la posición de la sombra avanza unos 15 grados por hora sobre el cuadrante. Según cómo se sitúen el plano del reloj y el gnomón, el instrumento puede leer distintos tipos de tiempo solar (aparente, medio, etc.) y adaptarse a la latitud concreta.

Tipos principales de relojes de sol

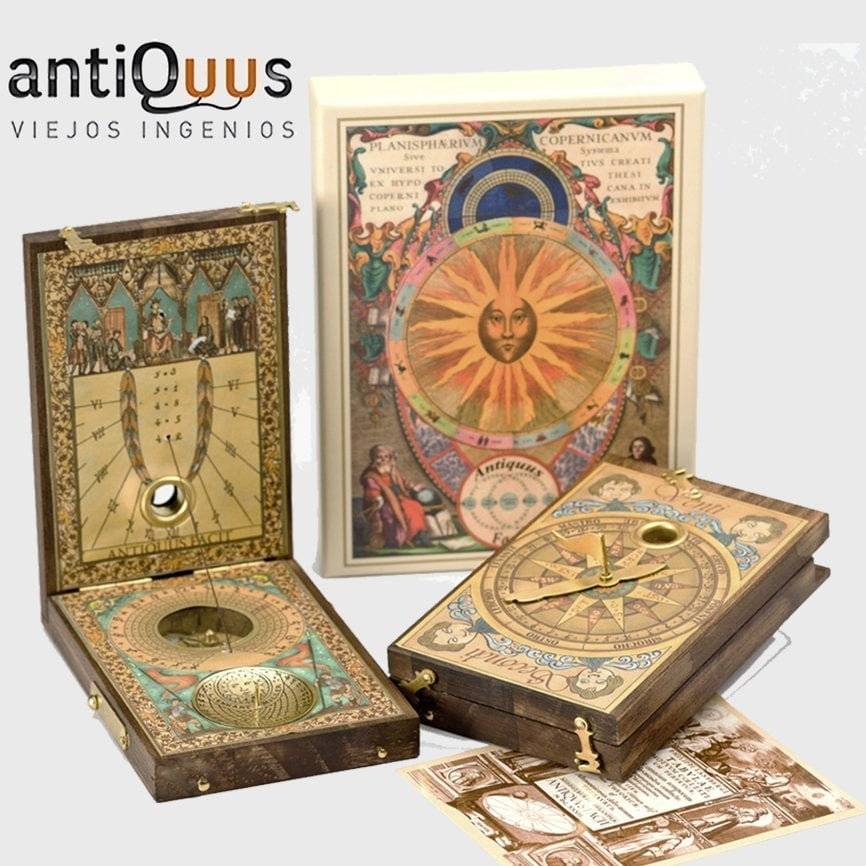

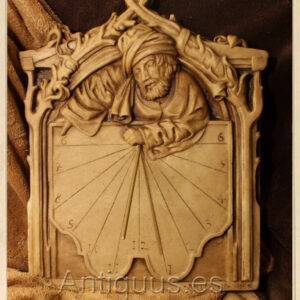

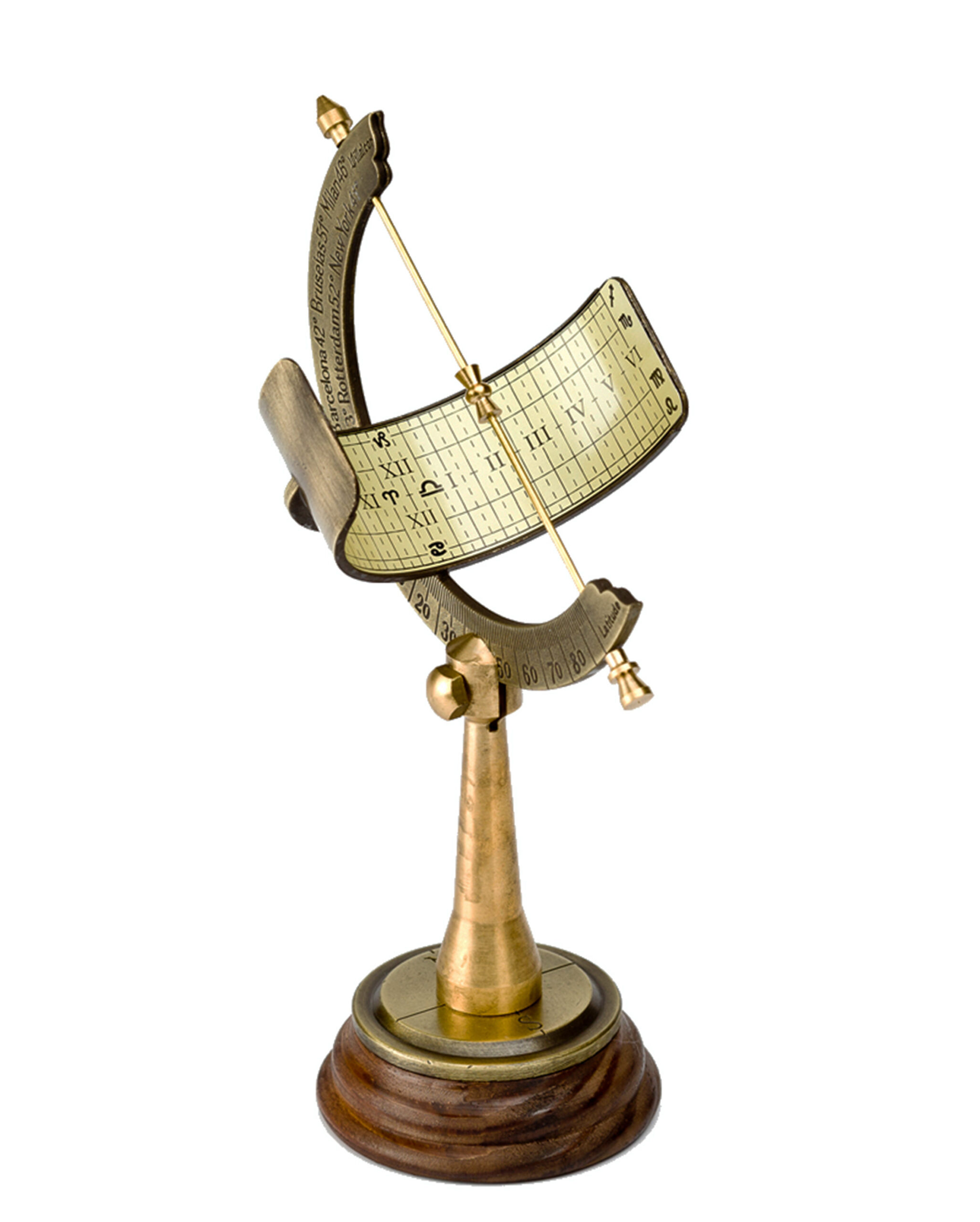

Existen numerosos tipos: horizontales (en un plano horizontal), verticales (en muros orientados al sur, este, oeste, etc.), ecuatoriales (plano paralelo al ecuador celeste), cilíndricos, esféricos, cóncavos o convexos, analemáticos y poliédricos. Además hay relojes portátiles de altura, como los de pastor, los anulares o los de tipo díptico, muy usados en época romana y renacentista.

Uso histórico y actual

Se conocen relojes solares desde hace más de 3.000 años y fueron durante siglos el método principal para regular la vida cotidiana, la liturgia y las actividades agrícolas. Hoy su función es sobre todo didáctica, decorativa y patrimonial, aunque asociaciones especializadas siguen diseñando y catalogando relojes de sol en todo el mundo.

Limitaciones y correcciones

Los relojes de sol indican hora solar aparente, que no coincide exactamente con la hora civil debido a la ecuación del tiempo, la longitud del lugar respecto al meridiano oficial y ajustes como el horario de verano. Por eso, para pasar de la lectura del reloj de sol a la hora legal suelen aplicarse correcciones tabuladas o indicadas en placas explicativas junto al cuadrante.

Cómo construir un reloj de sol paso a paso

Para construir un reloj de sol sencillo y funcional, lo más práctico es hacer un reloj horizontal fijo para tu latitud, con un gnomon que apunte al polo celeste y una base graduada con las líneas horarias.

1. Elegir tipo y materiales

Para un primer proyecto conviene un reloj horizontal: base plana y gnomon inclinado con el ángulo de tu latitud. Materiales típicos: cartón grueso o madera fina, regla, transportador, lápiz, pegamento y una varilla o triángulo de cartón para el gnomon.

2. Preparar la base

Dibuja en la base una línea central Norte‑Sur (meridiana) y marca el punto donde irá el gnomon. Si no tienes claro el norte, puedes trazar el eje Este‑Oeste con el método de las dos piedras y un palo vertical y luego sacar la perpendicular para obtener la línea Norte‑Sur.

3. Calcular e instalar el gnomon

El gnomon debe formar con la base un ángulo igual a la latitud del lugar y apuntar hacia el polo (en el hemisferio norte, hacia la estrella polar).[ Puedes hacer un triángulo rectángulo de cartón con ese ángulo o inclinar una varilla usando una plantilla marcada con la latitud.

4. Trazar las líneas horarias

Método riguroso: usar una plantilla calculada para tu latitud o un diseño ya hecho e imprimirlo y pegarlo sobre la base. Método experimental: colocar el reloj con el gnomon ya orientado y marcar a lo largo de un día la punta de la sombra cada hora; luego unes los puntos con rectas pasando por el pie del gnomon.

5. Orientación, lectura y correcciones

Coloca el reloj al aire libre, perfectamente horizontal, orientando el gnomon a Norte‑Sur; la línea de las 12 debe coincidir con la meridiana. Leerás hora solar aparente; para compararla con la hora oficial deberás sumar o restar el desfase del huso horario, la corrección por longitud y, si procede, el horario de verano.

Cómo calcular la inclinación del gnomon para mi latitud

La inclinación del gnomon para un reloj de sol “normal” (gnomón polar) es, en esencia, igual a tu latitud medida sobre la horizontal.

La inclinación del gnomon para un reloj de sol “normal” (gnomón polar) es, en esencia, igual a tu latitud medida sobre la horizontal.

Regla básica

Si tu latitud es φφ, el gnomon debe formar un ángulo φφ con el plano horizontal y apuntar hacia el polo celeste (Norte en el hemisferio norte, Sur en el hemisferio sur).
Ejemplo: a 40° N, el gnomon se inclina 40° sobre la horizontal y apunta hacia el norte; a 35° S se inclina 35° sobre la horizontal hacia el sur.

Pasos prácticos

-Busca la latitud de tu lugar (por ejemplo en un mapa o servicio de mapas: suele venir como “40.4° N, 3.7° W”).
-Toma el valor absoluto de la latitud (p. ej. 40°)
-Con un transportador de ángulos, dibuja sobre un cartón un triángulo rectángulo que tenga un ángulo de 40° en la base; ese lado inclinado será tu gnomon.
-Fija ese triángulo perpendicular a la base del reloj y orienta el gnomon exactamente hacia el polo (N o S según el hemisferio).

Nota sobre relojes verticales

-En relojes horizontales: ángulo gnomon–horizontal = latitud.
-En relojes verticales de pared, el gnomon sigue siendo paralelo al eje de la Tierra, pero el ángulo respecto a la pared se calcula con trigonometría y depende tanto de la latitud como de la orientación de la fachada; para un vertical perfectamente orientado al sur, el gnomon queda casi perpendicular al muro, pero inclinado de forma que su eje apunte al polo.

Cómo ajustar la inclinación del gnomon para una fachada inclinada

Para una fachada inclinada (ni perfectamente vertical ni horizontal), el gnomon debe seguir apuntando paralelo al eje de la Tierra; lo que cambia es el ángulo que forma con el plano de esa fachada.

Datos que necesitas

-Latitud del lugar φφ (por ejemplo, 40° N).
-Inclinación de la fachada respecto a la vertical (o su ángulo respecto a la horizontal, según cómo lo midas).
-Orientación de la fachada (acimut: cuánto se desvía del sur hacia el este u oeste), ya que una inclinación no suele ser el único factor.

Idea geométrica básica

En un reloj de fachada “normal” el gnomon es un estilo polar: un segmento paralelo al eje de la Tierra, que en el espacio tiene una dirección única determinada por tu latitud. La tarea consiste en proyectar esa dirección sobre el plano real de la fachada: el ángulo que forma esa proyección con el plano es el ángulo de inclinación visible del gnomon.

Procedimiento práctico sencillo

-Dibuja, en un papel, un perfil con la horizontal, la vertical y la inclinación real de la fachada (usando su ángulo medido con un inclinómetro o nivel con transportador).
-Marca la dirección del eje de la Tierra en ese perfil: debe formar un ángulo φφ con la horizontal (hacia el polo correspondiente).
-Sobre ese dibujo, traza el plano de la fachada y busca la proyección de ese eje sobre dicho plano (equivale a “inclinar” visualmente el eje hasta que repose en la línea de la fachada).
-El ángulo entre esa proyección y la fachada es el ángulo al que tendrás que fijar físicamente el gnomon respecto al plano real del muro (puedes usar una plantilla de cartón o una escuadra ajustable).

Cuando la fachada también está desorientada

Si la fachada está inclinada y además no mira exactamente al sur (por ejemplo, mira al sureste y está ligeramente tumbada), lo habitual es calcular las líneas horarias y el ángulo del gnomon con un programa o tabla de gnomónica que permita introducir latitud, acimut y ángulo de inclinación del plano. Estos recursos ofrecen directamente el ángulo del gnomon respecto al plano y las posiciones de las líneas horarias, evitando un cálculo trigonométrico largo.
